Elektrische Lenksäule & Servolenkung ✔️ Aufbau, Funktion & Vorteile im Kleinwagen
Moderne Lenksysteme in Kleinwagen
In modernen Fahrzeugen kommen zunehmend elektrische Lenksäulen und elektromechanische Servolenkungen zum Einsatz. Diese Systeme ersetzen die klassische hydraulische Lenkung und bieten eine effizientere, komfortablere und technisch fortschrittlichere Lösung.
Gerade im Bereich der Kleinwagen hat sich die elektrische Servolenkung inzwischen als Standard etabliert. Sie ermöglicht nicht nur ein angenehmeres Fahrgefühl, sondern bildet auch die Grundlage für zahlreiche Assistenzsysteme.
Eine defekte elektrische Lenksäule ist ein sicherheitsrelevanter Defekt und kann die Kontrolle über das Fahrzeug erheblich beeinträchtigen. Erste Anzeichen wie ungewöhnliche Geräusche, schwergängiges Lenken oder Warnmeldungen im Cockpit sollten daher keinesfalls ignoriert werden.
Elektrische Servolenkung als heutiger Standard
Während früher hydraulische Systeme dominierend waren, setzen Hersteller heute verstärkt auf elektrische Lösungen. Diese arbeiten bedarfsgerecht, das heißt die Lenkunterstützung wird nur dann aktiviert, wenn sie tatsächlich benötigt wird. Dadurch lassen sich Energie sparen und gleichzeitig Fahrkomfort und Sicherheit verbessern.

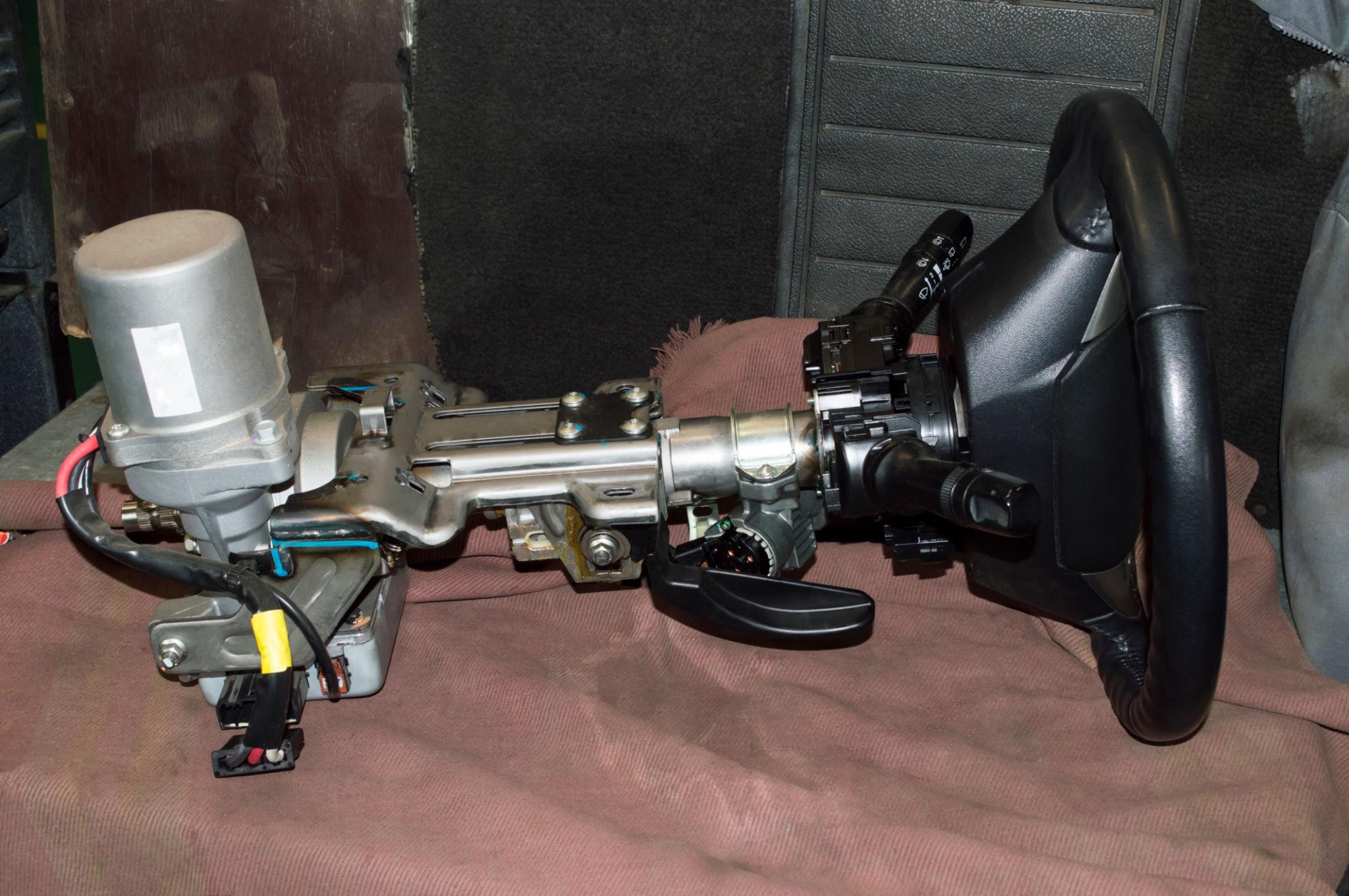

Aufbau und Funktion der elektrischen Lenksäule
Die Lenksäule ist ein zentrales Element der Fahrzeuglenkung. Sie stellt die Verbindung zwischen dem Lenkrad und dem Lenkgetriebe her und sorgt dafür, dass die Lenkbewegungen des Fahrers direkt übertragen werden.
In ihrer Bauform besteht sie meist aus einer stabilen Stangen- oder Rohrkonstruktion, die schräg vom Lenkrad in Richtung Fahrzeugfront verläuft.
Verbindung zwischen Lenkrad und Lenkgetriebe
Jede Bewegung am Lenkrad wird über die Lenksäule mechanisch weitergeleitet. In modernen Systemen wird diese Bewegung zusätzlich durch elektrische Komponenten unterstützt, wodurch sich die Lenkkräfte deutlich reduzieren lassen.
Teleskoplenksäule – Komfort und Sicherheit
Eine besondere Bauform ist die sogenannte Teleskoplenksäule. Sie ermöglicht es, das Lenkrad individuell an den Fahrer anzupassen und gleichzeitig die Sicherheit im Falle eines Unfalls zu erhöhen.
Individuelle Einstellung und Schutz im Ernstfall
Die Lenksäule kann in Höhe, Abstand und Neigungswinkel verstellt werden, wodurch eine ergonomische Sitzposition unterstützt wird. Gleichzeitig besitzt sie die Fähigkeit, sich bei einem Frontalaufprall kontrolliert zusammenzuschieben. Dadurch wird das Verletzungsrisiko für den Fahrer deutlich reduziert.
Keyless Entry / Go und die elektrische Lenksäule
Moderne Keyless Entry- und Keyless Go-Systeme ermöglichen das Entriegeln und Starten eines Fahrzeugs ohne aktive Nutzung des Schlüssels. Stattdessen kommuniziert ein Transponder im Schlüssel per Funk mit dem Fahrzeug, das den Fahrer automatisch erkennt.
Funktion der elektrischen Lenksäule (ELV)
In diesem System übernimmt die elektrische Lenksäule mit ihrem elektronischen Lenkschloss (ELV) eine zentrale Sicherheitsfunktion. Sie ersetzt das klassische mechanische Lenkradschloss durch einen elektrisch gesteuerten Verriegelungsmechanismus.
Erst wenn ein gültiger Schlüssel erkannt wird, entriegelt ein Elektromotor die Lenksäule und gibt das Lenkrad frei. Der Motorstart per Knopfdruck ist nur möglich, wenn das Lenkschloss vollständig entriegelt ist.
Beim Abstellen des Fahrzeugs verriegelt sich die Lenksäule automatisch wieder. Damit ist sie ein wichtiger Bestandteil der Wegfahrsperre und des gesamten Sicherheitskonzepts moderner Fahrzeuge.
Elektrische Lenkunterstützung – Systeme im Überblick
Die Lenkunterstützung moderner Fahrzeuge erfolgt heute überwiegend elektrisch. Dabei wird die benötigte Zusatzkraft abhängig von der jeweiligen Fahrsituation bereitgestellt.
Unterschiede zwischen EHPS, EPS und EPAS
Man unterscheidet grundsätzlich zwischen verschiedenen Systemen:
EHPS kombiniert elektrische Steuerung mit hydraulischen Komponenten.
EPS und EPAS hingegen arbeiten vollständig elektromechanisch und kommen ohne klassische Hydraulik aus.
Diese Entwicklung führt zu einer effizienteren und wartungsärmeren Lenkung.
Vorteile der elektrischen Lenkunterstützung
Die elektrische Servolenkung bietet im Vergleich zu älteren Systemen zahlreiche Vorteile, die sich sowohl im Fahrkomfort als auch in der Effizienz bemerkbar machen.
Mehr Komfort und bessere Fahrdynamik
Ein wesentlicher Vorteil liegt in der adaptiven Lenkunterstützung. Beim Rangieren oder Einparken ist das Lenken besonders leicht, während bei höheren Geschwindigkeiten eine stabilere und direktere Rückmeldung entsteht.
Darüber hinaus verbessert sich das Fahrverhalten insgesamt, da die Lenkung präziser auf unterschiedliche Fahrsituationen reagieren kann.
Integration moderner Assistenzsysteme
Elektrische Lenksysteme ermöglichen die Einbindung von Fahrerassistenzsystemen wie Parkassistenten oder Spurhaltefunktionen. Diese greifen aktiv in die Lenkung ein und erhöhen die Sicherheit im Straßenverkehr.
Effizienz und geringerer Verbrauch
Da die Lenkunterstützung nur bei Bedarf aktiviert wird, ergibt sich ein geringerer Energieverbrauch im Vergleich zu hydraulischen Systemen. Dies kann sich positiv auf den Kraftstoffverbrauch auswirken.
Zudem entfällt der Einsatz von Hydraulikkomponenten wie Pumpen oder Flüssigkeiten, wodurch Wartungsaufwand und potenzielle Leckagen reduziert werden.
Nachteile und Herausforderungen elektrischer Lenksysteme
Trotz der vielen Vorteile sind elektrische Lenksysteme technisch komplex und stellen höhere Anforderungen an Diagnose und Reparatur.
Komplexität und Diagnoseaufwand
Fehler sind oft nicht direkt sichtbar und erfordern spezielle Diagnoseverfahren. Elektronische Komponenten wie Steuergeräte oder Sensoren spielen eine zentrale Rolle und können bei Defekten die Funktion der Lenkung beeinflussen.
Funktionsprinzip der elektrischen Servolenkung
Im Gegensatz zur hydraulischen Lenkung übernimmt bei der elektrischen Servolenkung ein Elektromotor die Unterstützung der Lenkbewegung.
Elektromotor statt Hydrauliksystem
Der Motor greift entweder direkt an der Lenksäule oder am Lenkgetriebe ein und unterstützt die vom Fahrer eingeleitete Bewegung. Dadurch entfallen klassische Bauteile wie Servopumpe, Hydraulikleitungen und Hydraulikflüssigkeit.
Das System arbeitet stattdessen mit geschlossenen mechanischen Komponenten und Schmierstoffen, was den Wartungsaufwand reduziert.
Bauformen elektromechanischer Lenksysteme
Elektrische Lenksysteme können je nach Fahrzeugkonzept unterschiedlich aufgebaut sein. Die Position der Servoeinheit spielt dabei eine entscheidende Rolle.
Einbauposition der Servoeinheit
Die Kombination aus Elektromotor und Steuergerät kann entweder direkt an der Lenksäule oder am Lenkgetriebe angebracht sein. Besonders in Kleinwagen ist die Integration an der Lenksäule weit verbreitet, da diese Bauweise kompakt und kosteneffizient ist.
Diese Konstruktion eignet sich ideal für Fahrzeuge mit begrenztem Bauraum und wird daher häufig in verschiedenen Modellen unterschiedlicher Hersteller eingesetzt.
Häufige Probleme und typische Symptome
Auch wenn elektrische Lenksysteme als zuverlässig gelten, können im Laufe der Zeit Defekte auftreten.
Woran erkennt man eine defekte Lenksäule?
In der Praxis zeigen sich Defekte häufig durch eine schwergängige oder ruckartige Lenkung, der Ausfall der Lenkunterstützung oder Fehlermeldungen im Fahrzeug. In einigen Fällen treten auch ungewöhnliche Geräusche im Bereich der Lenksäule auf.
Solche Symptome sollten ernst genommen werden, da sie die Fahrsicherheit beeinträchtigen können.
🚗 Typische Anzeichen im Überblick:
Lenkung wird plötzlich schwergängig
Lenkunterstützung fällt zeitweise oder komplett aus
Warnmeldungen im Display
Ungewöhnliche Geräusche beim Lenken
Was tun bei einer defekten elektrischen Lenksäule?
Wenn die elektrische Lenksäule erste Auffälligkeiten zeigt, sollte das Problem nicht ignoriert werden. Eine eingeschränkte oder ausfallende Lenkunterstützung kann die Fahrsicherheit erheblich beeinträchtigen.
In vielen Fällen ist keine komplette Neuteil-Lösung notwendig. Häufig lassen sich elektrische Lenksäulen fachgerecht instandsetzen, wodurch Kosten deutlich reduziert werden können.
Entscheidend ist eine frühzeitige Diagnose, um Folgeschäden zu vermeiden und die passende Lösung zu finden.
Reparatur und Instandsetzung elektrischer Lenksäulen
Eine defekte Lenksäule muss nicht zwangsläufig komplett ersetzt werden. In vielen Fällen ist eine gezielte Instandsetzung möglich.
Möglichkeiten der Reparatur
Mechanische Komponenten lassen sich häufig reparieren oder austauschen. Elektronische Bauteile hingegen sind nicht immer einzeln verfügbar, was die Reparatur im Einzelfall einschränken kann.
Nach einer Reparatur ist es in vielen Fällen notwendig, die Lenksäule neu zu kalibrieren und an das Fahrzeug anzupassen.
Wartung und Sicherheit
Elektrische Servolenkungen gelten weitgehend als wartungsarm, dennoch sollten sie regelmäßig überprüft werden.
Bedeutung für die Fahrzeugsicherheit
Die Lenksäule ist ein sicherheitsrelevantes Bauteil. Moderne Systeme tragen nicht nur zur Fahrstabilität bei, sondern erhöhen durch ihre Bauweise auch den Schutz bei Unfällen.
Die elektrische Lenksäule und Servolenkung haben sich in modernen Fahrzeugen, insbesondere im Kleinwagensegment, als Standard etabliert.
Sie bieten eine gelungene Kombination aus Effizienz, Komfort und Sicherheit und ermöglichen gleichzeitig die Integration moderner Fahrerassistenzsysteme.
Trotz der höheren technischen Komplexität überwiegen die Vorteile deutlich. Mit der richtigen Diagnose und fachgerechten Instandsetzung lassen sich auch im Falle eines Defekts zuverlässige und wirtschaftliche Lösungen finden.
Häufige Fragen zur elektrischen Lenksäule und Servolenkung
Was ist der Unterschied zwischen EPS, EPAS und EHPS?
EPS (Electric Power Steering) und EPAS (Electric Power Assisted Steering) bezeichnen im Grunde dasselbe Prinzip: eine vollständig elektrische Servolenkung ohne hydraulische Komponenten. Beide Systeme nutzen einen Elektromotor zur Unterstützung der Lenkbewegung.
EHPS (Electro-Hydraulic Power Steering) hingegen kombiniert eine elektrische Steuerung mit einem hydraulischen System. Dabei wird eine elektrische Pumpe eingesetzt, um den hydraulischen Druck zu erzeugen.
Der Hauptunterschied liegt somit im Aufbau: Während EPS und EPAS rein elektromechanisch arbeiten, setzt EHPS weiterhin auf hydraulische Unterstützung, ist jedoch effizienter als klassische hydraulische Systeme.
Welche Vorteile hat eine elektrische Servolenkung gegenüber einer hydraulischen?
Elektrische Systeme arbeiten effizienter, da sie nur bei Bedarf Energie verbrauchen. Sie ermöglichen zudem die Integration moderner Assistenzsysteme und benötigen keine Hydraulikflüssigkeit, was Wartungsaufwand und Leckagerisiko reduziert.
Woran erkennt man eine defekte elektrische Lenkung?
Typische Anzeichen sind:
Schwergängige oder ruckartige Lenkbewegungen
Fehlermeldungen im Bordcomputer
Ausfall der Lenkunterstützung
Ungewöhnliche Geräusche im Bereich der Lenksäule
In solchen Fällen sollte eine Diagnose mit geeignetem Prüfgerät erfolgen.
Kann eine elektrische Lenksäule instandgesetzt werden?
Ja, unter bestimmten Voraussetzungen. Mechanische Komponenten lassen sich häufig reparieren. Elektronische Bauteile wie Steuergeräte oder Sensoren sind jedoch nicht immer einzeln verfügbar und können die Instandsetzung einschränken.
Muss eine elektrische Lenkung nach dem Austausch oder der Reparatur kalibriert werden?
Ja, in vielen Fällen ist eine Kalibrierung oder Codierung notwendig. Dies betrifft insbesondere den Lenkwinkelsensor sowie die Abstimmung mit anderen Fahrzeugsystemen.
Ist eine elektrische Servolenkung wartungsfrei?
Weitgehend ja. Da keine Hydraulikflüssigkeit vorhanden ist, entfällt ein großer Teil der Wartung. Dennoch sollten elektrische Komponenten und Steckverbindungen regelmäßig geprüft werden.
Welche Rolle spielt die Lenksäule bei der Fahrzeugsicherheit?
Die Lenksäule ist ein sicherheitsrelevantes Bauteil. Moderne Teleskoplenksäulen können sich bei einem Unfall kontrolliert zusammenschieben und reduzieren so das Verletzungsrisiko für den Fahrer.
Warum wird die Lenkunterstützung bei höheren Geschwindigkeiten reduziert?
Bei höheren Geschwindigkeiten wird die Lenkunterstützung bewusst verringert, um ein stabileres Fahrverhalten und ein besseres Lenkgefühl zu gewährleisten. Dies erhöht die Fahrsicherheit.
Welche Fahrzeuge nutzen häufig eine elektrische Lenksäule?
Elektrische Lenksäulen werden besonders häufig in Kleinwagen eingesetzt, da sie kompakt gebaut sind und sich gut in beengte Fahrzeugarchitekturen integrieren lassen.
Ist die elektrische Lenkung die Zukunft der Fahrzeugtechnik?
Ja. Elektrische Lenksysteme sind die Basis für moderne Fahrerassistenzsysteme und zukünftige Technologien wie autonomes Fahren. Sie ermöglichen eine präzise Steuerung und flexible Integration in digitale Fahrzeugsysteme.
