Dieselpartikelfilter defekt: Ursachen erkennen und Folgeschäden vermeiden

Dieselpartikelfilter defekt: Ursachen erkennen und Folgeschäden vermeiden

Ein verstopfter oder defekter Dieselpartikelfilter, kurz DPF, gehört zu den typischen Problemen moderner Dieselfahrzeuge. Wird eine entsprechende Warnmeldung angezeigt oder stellt die Werkstatt eine zu hohe Filterbeladung fest, liegt der Gedanke an einen Austausch des Dieselpartikelfilters nahe.

Doch ein DPF-Schaden ist nicht immer die eigentliche Ursache des Problems. Häufig ist der Dieselpartikelfilter vielmehr das Bauteil, an dem sich ein Fehler im Motor- oder Abgassystem bemerkbar macht. Werden beispielsweise ein verschlissener Turbolader, fehlerhafte Injektoren oder defekte Sensoren nicht erkannt und behoben, kann auch ein neu eingebauter DPF schon nach relativ kurzer Zeit wieder Probleme verursachen.

Genau deshalb ist eine sorgfältige Ursachenanalyse vor dem Austausch besonders wichtig. In diesem Ratgeber erklären wir, wie der Dieselpartikelfilter funktioniert, warum er verstopfen kann und welche Komponenten bei einem DPF-Problem besonders genau überprüft werden sollten.

Welche Aufgabe hat ein Dieselpartikelfilter?

Der Dieselpartikelfilter ist ein zentraler Bestandteil der Abgasnachbehandlung moderner Dieselmotoren. Seine Aufgabe besteht darin, Rußpartikel aus dem Abgas herauszufiltern und dadurch die Partikelemissionen des Fahrzeugs deutlich zu reduzieren.

Während des Motorbetriebs sammeln sich diese Partikel im Filter an. Damit der DPF nicht dauerhaft verstopft, muss der angesammelte Ruß regelmäßig wieder entfernt werden. Dies geschieht während der sogenannten Regeneration.

Bei einer Regeneration wird die Temperatur im Abgasstrang gezielt erhöht. Dadurch kann der im Filter gespeicherte Ruß weitgehend verbrannt werden. Dieser Vorgang ist ein wichtiger Bestandteil des normalen Betriebs eines Dieselpartikelfilters.

Allerdings kann nicht jede Belastung des Filters auf diese Weise beseitigt werden. Neben Ruß sammelt sich im Laufe der Zeit auch Asche im DPF an. Diese nicht beziehungsweise nicht vollständig verbrennbaren Rückstände verbleiben im Filter und können dessen Aufnahmekapazität zunehmend reduzieren.

Aus diesem Grund ist es wichtig, bei einem DPF-Problem zwischen einer hohen Rußbeladung, einer hohen Aschebeladung und einem tatsächlich beschädigten Filter zu unterscheiden.

Warum ein neuer Dieselpartikelfilter nicht immer die Lösung ist

Wird ein Dieselpartikelfilter zu stark belastet, erscheint der Austausch zunächst als logische Lösung. Schließlich ist der Filter selbst sichtbar betroffen.

Die entscheidende Frage lautet jedoch: Warum wurde der DPF überhaupt so stark belastet?

Wenn beispielsweise ein Injektor nicht mehr korrekt arbeitet und dadurch mehr Ruß entsteht, wird auch der neue Dieselpartikelfilter wieder stärker belastet. Ähnliches gilt für Probleme mit der Regeneration, fehlerhafte Sensoren oder einen Turbolader, der Öl in das Ansaug- oder Abgassystem gelangen lässt.

In einem solchen Fall wird zwar das betroffene Bauteil ersetzt, die eigentliche Ursache bleibt jedoch bestehen. Der neue DPF muss anschließend unter denselben ungünstigen Bedingungen arbeiten wie sein Vorgänger.

Das kann dazu führen, dass die Warnleuchte erneut aufleuchtet, der Filter wieder stark beladen wird und der Kunde nach kurzer Zeit erneut mit demselben Problem in der Werkstatt steht.

Ein DPF sollte deshalb niemals völlig isoliert betrachtet werden. Er ist Bestandteil eines komplexen Systems, in dem Motor, Einspritzung, Turbolader, AGR-System, Sensorik und Abgasnachbehandlung eng miteinander zusammenarbeiten.

Welche Ursachen können zu einem DPF-Schaden führen?

Ein Dieselpartikelfilter kann aus unterschiedlichen Gründen verstopfen oder beschädigt werden. Neben dem individuellen Fahrprofil spielen vor allem der technische Zustand des Motors und die Funktion der beteiligten Komponenten eine wichtige Rolle.

Häufig entsteht ein DPF-Problem nicht plötzlich. Vielmehr entwickelt sich die Belastung über einen längeren Zeitraum. Werden beispielsweise mehrere Regenerationen nicht vollständig durchgeführt, steigt die Rußbeladung immer weiter an. Gleichzeitig können technische Fehler dazu führen, dass die Voraussetzungen für eine erfolgreiche Regeneration nicht mehr gegeben sind.

Besonders häufig lohnt sich deshalb ein genauer Blick auf den Turbolader, die Injektoren und die Sensorik des Abgassystems.

Turbolader als mögliche Ursache für einen DPF-Schaden

Der Turbolader sorgt dafür, dass dem Motor unter den entsprechenden Betriebsbedingungen ausreichend Verbrennungsluft zur Verfügung steht. Damit beeinflusst er unmittelbar die Verbrennung und damit auch die Zusammensetzung des Abgases.

Ein verschlissener oder beschädigter Turbolader kann deshalb weitreichendere Auswirkungen haben als lediglich einen Leistungsverlust.

Eine mögliche Folge eines Turboladerproblems ist der Eintritt von Motoröl in Bereiche des Ansaug- oder Abgassystems. Gelangt Öl in den Abgastrakt, kann dies die Abgasnachbehandlung erheblich belasten. Der Dieselpartikelfilter wird dadurch mit Stoffen konfrontiert, für die er im normalen Betrieb nicht ausgelegt ist.

Bei einem DPF-Schaden sollte deshalb immer geprüft werden, ob Hinweise auf einen erhöhten Ölverbrauch oder einen möglichen Öleintrag durch den Turbolader bestehen.

Warum der Turbolader vor einem DPF-Austausch geprüft werden sollte

Wird lediglich der Dieselpartikelfilter ersetzt, während ein vorhandenes Turboladerproblem bestehen bleibt, kann auch der neue Filter erneut belastet werden.

Deshalb sollte bei einem entsprechenden Schadensbild der Zustand des Turboladers berücksichtigt werden. Dazu gehören unter anderem die Kontrolle auf Ölverlust, die Prüfung des Lagerspiels sowie die Untersuchung des Ladeluftsystems auf auffällige Ölablagerungen.

Dabei ist wichtig, nicht aus jedem Ölfilm im Ladeluftsystem automatisch auf einen defekten Turbolader zu schließen. Die Beurteilung sollte immer im Zusammenhang mit weiteren Symptomen und Messwerten erfolgen.

Injektoren als mögliche Ursache für eine hohe DPF-Belastung

Auch die Einspritzanlage spielt für die Lebensdauer des Dieselpartikelfilters eine wichtige Rolle.

Injektoren müssen den Kraftstoff präzise dosieren und zum vorgesehenen Zeitpunkt in den Brennraum einspritzen. Verändert sich das Einspritzverhalten, kann sich dadurch die Qualität der Verbrennung verschlechtern.

Eine ungünstige Verbrennung kann wiederum eine erhöhte Rußbildung verursachen. Je mehr Ruß im Motor entsteht, desto stärker wird der Dieselpartikelfilter belastet.

Gerade wenn sich ein DPF nach einer Reparatur ungewöhnlich schnell wieder zusetzt, sollte deshalb nicht nur der Filter selbst untersucht werden. Auch die Injektoren gehören zu den Komponenten, die bei einer umfassenden Diagnose berücksichtigt werden sollten.

Rücklaufmenge und Einspritzverhalten der Injektoren prüfen

Bei der Prüfung der Injektoren können je nach Fahrzeug und Diagnoseverfahren unter anderem die Rücklaufmenge, die Korrekturwerte und das Einspritzverhalten wichtige Hinweise liefern.

Auch ein auffälliges Spritzbild kann auf einen problematischen Injektor hinweisen.

Die genaue Prüfung sollte dabei immer entsprechend den Herstellervorgaben und den technischen Möglichkeiten des jeweiligen Motors erfolgen.

Differenzdrucksensor und Abgastemperatursensor: Kleine Bauteile mit großer Bedeutung

Der Dieselpartikelfilter kann nur zuverlässig arbeiten, wenn die Motorsteuerung ausreichend Informationen über seinen Zustand erhält. Eine wichtige Rolle spielen dabei verschiedene Sensoren.

Besonders relevant sind der Differenzdrucksensor und die Abgastemperatursensoren.

Welche Aufgabe hat der Differenzdrucksensor beim DPF?

Der Differenzdrucksensor misst den Druckunterschied vor und nach dem Dieselpartikelfilter. Aus diesem Druckunterschied kann die Motorsteuerung Rückschlüsse auf den Strömungswiderstand des Filters ziehen.

Steigt der Differenzdruck, kann dies auf eine zunehmende Beladung oder eine eingeschränkte Durchströmung des Filters hindeuten.

Allerdings muss ein hoher oder unplausibler Differenzdruck nicht automatisch bedeuten, dass der DPF selbst defekt ist.

Auch ein fehlerhafter Sensor oder beschädigte beziehungsweise verstopfte Druckleitungen können zu falschen Messwerten führen.

Deshalb sollten bei einem entsprechenden Fehlerbild nicht nur der Differenzdrucksensor, sondern auch die dazugehörigen Leitungen und Anschlüsse kontrolliert werden.

Welche Rolle spielen die Abgastemperatursensoren?

Für die Regeneration des Dieselpartikelfilters sind definierte Temperaturbedingungen erforderlich. Die Motorsteuerung muss deshalb wissen, welche Temperaturen im Abgastrakt tatsächlich erreicht werden.

Hier kommen Abgastemperatursensoren zum Einsatz.

Liefert ein Sensor falsche oder unplausible Werte, kann die Motorsteuerung die Situation möglicherweise nicht korrekt beurteilen. Je nach Fahrzeug und Fehlerbild kann dies die Regeneration beeinflussen oder verhindern.

Ein wiederkehrendes DPF-Problem sollte deshalb immer auch im Hinblick auf die Abgastemperatur und die entsprechenden Sensorwerte betrachtet werden.

AGR-System und Ansaugsystem können ebenfalls eine Rolle spielen

Die Abgasrückführung, kurz AGR, beeinflusst die Verbrennung des Motors und damit auch die Zusammensetzung des Abgases.

Ein fehlerhaft arbeitendes AGR-System kann deshalb indirekt zu Problemen bei der Abgasnachbehandlung beitragen. Gleiches gilt für Störungen im Ansaug- oder Ladeluftsystem.

Undichtigkeiten, Probleme mit dem Ladedruck oder eine fehlerhafte Luftmengenmessung können dazu führen, dass das Verhältnis von Luft und Kraftstoff nicht mehr optimal geregelt wird.

Bei einer umfassenden DPF-Diagnose sollte deshalb nicht ausschließlich der Filter betrachtet werden. Das gesamte Luft- und Abgassystem muss als zusammenhängendes System verstanden werden.

Kurzstrecken und DPF: Warum das Fahrprofil wichtig ist

Neben technischen Defekten kann auch das Fahrprofil Einfluss auf die Belastung des Dieselpartikelfilters haben.

Bei häufigen Kurzstrecken erreicht der Motor beziehungsweise das Abgassystem unter Umständen nicht regelmäßig die notwendigen Betriebsbedingungen für eine vollständige Regeneration.

Wird eine Regeneration wiederholt unterbrochen, kann die Rußbeladung des DPF weiter steigen.

Das bedeutet allerdings nicht, dass jeder verstopfte Dieselpartikelfilter automatisch durch Kurzstrecken verursacht wurde. Gerade bei wiederkehrenden Problemen sollte immer geprüft werden, ob zusätzlich ein technischer Defekt vorliegt.

Das Fahrprofil ist daher ein wichtiger Bestandteil der Diagnose, ersetzt aber keine technische Ursachenanalyse.

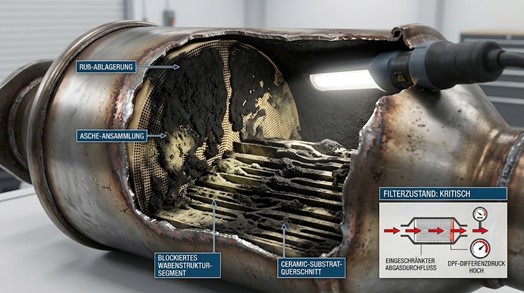

Ruß oder Asche: Was belastet den Dieselpartikelfilter?

Für die Beurteilung eines DPF ist die Unterscheidung zwischen Ruß und Asche besonders wichtig.

Ruß kann während der Regeneration verbrannt werden

Ruß entsteht als Nebenprodukt der Verbrennung und wird im Dieselpartikelfilter zurückgehalten.

Unter geeigneten Bedingungen kann dieser Ruß während der Regeneration weitgehend verbrannt werden. Dadurch wird der Filter wieder entlastet.

Funktioniert die Regeneration jedoch nicht korrekt oder entsteht dauerhaft mehr Ruß als vorgesehen, kann die Belastung des DPF immer weiter steigen.

Asche bleibt im Dieselpartikelfilter zurück

Asche verhält sich anders als Ruß. Sie kann durch eine normale Regeneration nicht einfach verbrannt werden und verbleibt im Filter.

Mit zunehmender Laufleistung kann sich dadurch die nutzbare Filterkapazität reduzieren.

Deshalb kann ein Dieselpartikelfilter trotz regelmäßig durchgeführter Regeneration im Laufe der Zeit immer stärker belastet werden.

Ob ein Filter noch gereinigt werden kann oder ersetzt werden sollte, hängt deshalb vom tatsächlichen Zustand des Bauteils ab.

DPF reinigen oder DPF wechseln?

Ob ein Dieselpartikelfilter gereinigt werden kann oder ausgetauscht werden sollte, lässt sich nicht pauschal beantworten.

Entscheidend ist der Zustand des Filters.

Ist das Filtermaterial mechanisch beschädigt, beispielsweise durch Risse oder andere strukturelle Schäden, kann eine Reinigung den ursprünglichen technischen Zustand nicht wiederherstellen.

Ist der Filter dagegen grundsätzlich intakt und lediglich stark mit Rückständen belastet, kann eine professionelle Reinigung je nach Fahrzeug und Schadensbild eine mögliche Alternative zum Austausch sein.

Vor einer Entscheidung sollte deshalb möglichst genau festgestellt werden, welche Art von Belastung vorliegt und ob das Filtermaterial selbst noch intakt ist.

Noch wichtiger ist allerdings die Frage nach der Ursache.

Ein gereinigter oder neuer DPF kann nur dann langfristig zuverlässig funktionieren, wenn die Ursache für die übermäßige Belastung ebenfalls behoben wurde.

Wie sollte ein DPF-Problem richtig diagnostiziert werden?

Eine gute Diagnose beginnt nicht mit dem Ausbau des Dieselpartikelfilters, sondern mit der Frage, welche Informationen das Fahrzeug über den Fehler liefert.

Der Fehlerspeicher ist dabei ein wichtiger erster Anhaltspunkt. Er sollte jedoch nicht als alleinige Diagnosegrundlage betrachtet werden.

Ein Fehlercode kann beispielsweise auf eine Abweichung beim DPF hinweisen, obwohl die eigentliche Ursache bei einem Sensor, einem Injektor, dem Turbolader oder einem anderen Bestandteil des Systems liegt.

Deshalb sollten Fehlerspeicher, Live-Daten und technische Prüfung miteinander kombiniert werden.

Auch die Fahrzeughistorie kann wichtige Hinweise liefern. Wurde der DPF bereits einmal ersetzt? Wie lange hat der vorherige Filter gehalten? Ist der Ölverbrauch erhöht? Tritt der Fehler überwiegend nach Kurzstrecken auf? Wurden bereits Sensoren oder Injektoren erneuert?

Je mehr dieser Informationen zusammengeführt werden, desto besser lässt sich die tatsächliche Ursache eingrenzen.

Was sollte vor dem Austausch eines Dieselpartikelfilters geprüft werden?

Vor dem Einbau eines neuen DPF sollte zunächst der technische Zustand des gesamten Systems betrachtet werden.

Der Turbolader sollte auf mögliche Undichtigkeiten, auffälliges Lagerspiel und weitere Hinweise auf einen Defekt untersucht werden. Gleichzeitig sollte der Ölverbrauch des Motors berücksichtigt werden.

Auch die Injektoren sollten bei einem entsprechenden Fehlerbild nicht außer Acht gelassen werden. Rücklaufmengen, Korrekturwerte und das Einspritzverhalten können wichtige Hinweise darauf geben, ob die Verbrennung möglicherweise durch ein Problem der Einspritzanlage beeinflusst wird.

Bei der Sensorik sind insbesondere der Differenzdrucksensor, dessen Leitungen sowie die Abgastemperatursensoren relevant. Die Messwerte sollten auf Plausibilität geprüft werden.

Zusätzlich sollten AGR-System, Ansaugtrakt und Ladeluftsystem in die Diagnose einbezogen werden.

Erst wenn diese Bereiche ausreichend geprüft wurden, lässt sich sinnvoll entscheiden, ob der vorhandene DPF gereinigt, professionell aufbereitet oder ersetzt werden sollte.

Warum eine gründliche Ursachenanalyse Kosten sparen kann

Auf den ersten Blick scheint die Ursachenanalyse zusätzliche Arbeit und Kosten zu verursachen. Langfristig kann sie jedoch genau das Gegenteil bewirken.

Wird ein DPF ohne vorherige Ursachenprüfung ersetzt und tritt der Fehler wenige Wochen oder Monate später erneut auf, entstehen erneut Kosten für Diagnose, Arbeitszeit und Ersatzteile.

Noch problematischer ist eine Situation, in der ein weiterer Defekt durch die ursprüngliche Ursache unentdeckt bleibt.

Eine sorgfältige Diagnose hilft deshalb nicht nur dabei, den richtigen Dieselpartikelfilter auszuwählen. Sie kann auch verhindern, dass ein neu eingebautes Bauteil erneut unter ungünstigen Bedingungen betrieben wird.

Gerade für Werkstätten ist das ein wichtiger Punkt: Eine fachgerechte Ursachenanalyse kann dazu beitragen, Reklamationen zu reduzieren und die Zufriedenheit der Kunden nachhaltig zu verbessern.
