Sanden Klimakompressoren – Technik, Unterschiede & Auswahl für NFZ, Land- und Baumaschinen
Warum Sanden Kompressoren weltweit Standard sind
Wenn es um zuverlässige Klimasysteme in Nutzfahrzeugen, Landmaschinen oder Spezialfahrzeugen geht, führt kaum ein Weg an Sanden Klimakompressoren vorbei. Der japanische Hersteller zählt weltweit zu den führenden Produzenten von Klimakompressoren und ist sowohl im OEM-Bereich als auch im Aftermarket fest etabliert.
Besonders im Bereich:
LKW
Land- und Baumaschinen
Kühlfahrzeuge (z. B. Thermo King)
Nutzfahrzeuge
haben sich Sanden Verdichter durch ihre Langlebigkeit und robuste Bauweise bewährt.
Welcher Sanden Kompressor ist der richtige? (einfach erklärt)
Die Auswahl des richtigen Sanden Klimakompressors hängt von mehreren Faktoren ab – darunter Bauform, Leistung, Spannung und Anschlussausführung. Besonders häufig kommen Modelle wie SD5H14 oder SD7H15 zum Einsatz, die sich je nach Anwendung deutlich unterscheiden.
Sanden im Vergleich zu anderen Herstellern
Im Vergleich zu anderen Herstellern wie Denso oder Valeo zeichnen sich Klimakompressoren von Sanden insbesondere durch ihre robuste Bauweise und ihre hohe Belastbarkeit im Dauerbetrieb aus.
Während viele moderne PKW-Kompressoren auf kompakte und gewichtsoptimierte Bauformen ausgelegt sind, bietet Sanden vor allem im Bereich Nutzfahrzeuge und Spezialanwendungen eine deutlich höhere Stabilität. Gerade bei langen Laufzeiten, hohen Umgebungstemperaturen oder anspruchsvollen Einsatzbedingungen spielen diese Eigenschaften eine entscheidende Rolle.
Ein weiterer Vorteil ist die große Variantenvielfalt innerhalb der SD-Serie. Dadurch lassen sich Sanden Klimakompressoren flexibel in unterschiedlichsten Anwendungen einsetzen – von klassischen Nutzfahrzeugen bis hin zu Sonderlösungen im Off-Highway-Bereich.
👉 Fazit:
Sanden Verdichter sind besonders dort die erste Wahl, wo Zuverlässigkeit, Dauerbetrieb und einfache Austauschbarkeit im Vordergrund stehen.
Unterschied: Sanden vs. Sanden Huayu (Sanden-Behr)
Ein häufiges Thema im Ersatzteilmarkt ist der Unterschied zwischen klassischen Sanden-Kompressoren und Sanden Huayu (oft auch Sanden-Behr genannt).
Sanden (OEM)
Sanden Original-Klimakompressoren werden direkt in der Erstausrüstung verbaut. Sie sind exakt auf das jeweilige Fahrzeug abgestimmt und werden vom Hersteller in die Serienproduktion integriert. Entsprechend verfügen sie häufig über fahrzeugspezifische Anschlüsse, Halterungen oder Steckverbindungen. Produziert werden diese in den Werken von Sanden in Japan, USA und globalen Werken.
Sanden Huayu (Aftermarket)
Sanden Huayu Kompressoren hingegen wurden speziell für den Ersatzteilmarkt entwickelt. Sie stammen aus einem Joint Venture von Sanden und Huayu und sind darauf ausgelegt, eine breite Fahrzeugabdeckung mit standardisierten Varianten zu ermöglichen. Dadurch sind sie im Aftermarket deutlich besser verfügbar.
In der Praxis bedeutet das: Werkstätten erhalten mit Sanden Huayu eine technisch gleichwertige Lösung, die sich ideal für Reparaturen eignet. Qualität, Leistung und Lebensdauer entsprechen dem OEM-Niveau, während gleichzeitig eine größere Auswahl an Varianten für unterschiedliche Anwendungen zur Verfügung steht.
👉 Fazit:
Wer einen Sanden Klimakompressor kaufen möchte, findet in Sanden Huayu (Sanden-Behr) Kompressoren eine wirtschaftlich attraktive und technisch gleichwertige Alternative zu klassischen OEM-Kompressoren für den Einsatz im eigenen Fahrzeug.
Aufbau und Funktion eines Sanden Kältemittelkompressors
Ein Klimakompressor Sanden besteht im Wesentlichen aus drei Hauptkomponenten: dem Kompressorgehäuse (Kompressorkörper), der Magnetkupplung sowie dem Zylinderdeckel.
Der Kompressorkörper bildet das Herzstück des Aggregats. In ihm befinden sich die zentralen Bauteile wie Taumelscheibe, Kolben, Lager und Ventilplatten, die für die Verdichtung des Kältemittels verantwortlich sind.
An der Vorderseite sitzt die Magnetkupplung, die den Kompressor bei Bedarf zuschaltet. Sie besteht aus Riemenscheibe, Magnetspule und Mitnehmerscheibe und wird über den Riementrieb des Motors angetrieben.
Der Zylinderdeckel befindet sich auf der Rückseite des Kompressors und enthält die Anschlüsse für Saug- und Druckleitung. Je nach Anwendung gibt es hier unterschiedliche Ausführungen, beispielsweise O-Ring oder Rotolock sowie verschiedene Ausrichtungen (horizontal oder vertikal).
Durch diesen modularen Aufbau lassen sich die AC Kompressoren von Sanden sehr flexibel an unterschiedliche Fahrzeug- und Einsatzanforderungen anpassen.
Funktionsweise:
Sanden setzt bei seinen Kompressoren auf die bewährte Taumelscheiben-Technologie (Wobble Plate).
Im Inneren des Kompressors befinden sich mehrere Kolben – je nach Bauform meist fünf oder sieben –, die über eine schräg angeordnete Taumelscheibe angetrieben werden. Durch die Rotation der Antriebswelle wird die Taumelscheibe in Bewegung versetzt, wodurch die Kolben gleichzeitig vor- und zurücklaufen.
Dieses Prinzip sorgt für:
eine gleichmäßige Verdichtung des Kältemittels
einen ruhigen und vibrationsarmen Lauf
eine hohe Effizienz bei gleichzeitig kompakter Bauweise
Die robuste Konstruktion macht Sanden Klimakompressoren besonders geeignet für Anwendungen mit hoher Dauerbelastung. Gerade in Nutzfahrzeugen, Landmaschinen oder Kühlanlagen wie Thermoking laufen die Kompressoren oft über viele Stunden hinweg – hier spielt die stabile Bauweise ihre Stärken voll aus.
Ein weiterer Vorteil ist die klare Typstruktur der SD-Serie. Die Bezeichnung (z. B. SD7H15) gibt Aufschluss über Bauart, Kolbenanzahl und Fördervolumen, was die Auswahl und den Austausch deutlich erleichtert.
👉 Die wichtigsten Unterschiede zwischen den Sanden Kompressortypen erklären wir dir im folgenden Abschnitt – so findest du schnell das passende Modell für deine Anwendung.
Die wichtigsten Sanden Typen im Überblick

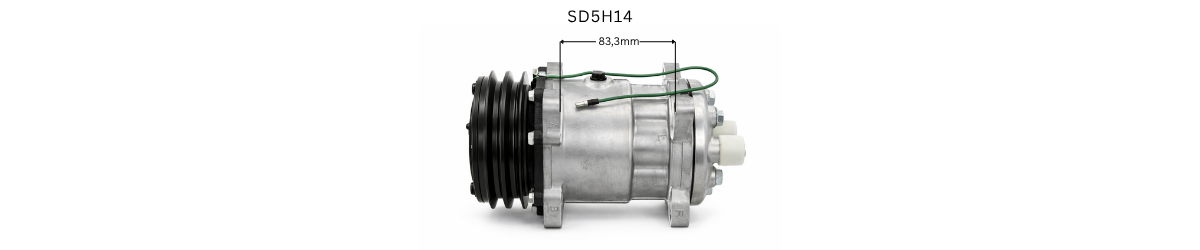

SD5H14 – kompakt & robust
Der Sanden SD5H14 Klimakompressor ist eine kompakte und besonders robuste Bauform innerhalb der SD-Serie. Mit seinen fünf Kolben eignet er sich ideal für Anwendungen mit mittlerem Leistungsbedarf und begrenztem Bauraum.
Durch seine stabile Bauweise und die bewährte Taumelscheiben-Technologie bietet der SD5H14 eine zuverlässige Leistung auch unter Dauerbelastung. Gleichzeitig ist er durch seine kompaktere Bauform oft die bessere Wahl, wenn größere Kompressoren wie der SD7H15 konstruktiv nicht eingesetzt werden können.
Damit stellt der SD5H14 eine praxisbewährte Alternative für viele Anwendungen dar, bei denen Zuverlässigkeit und Platz eine entscheidende Rolle spielen.

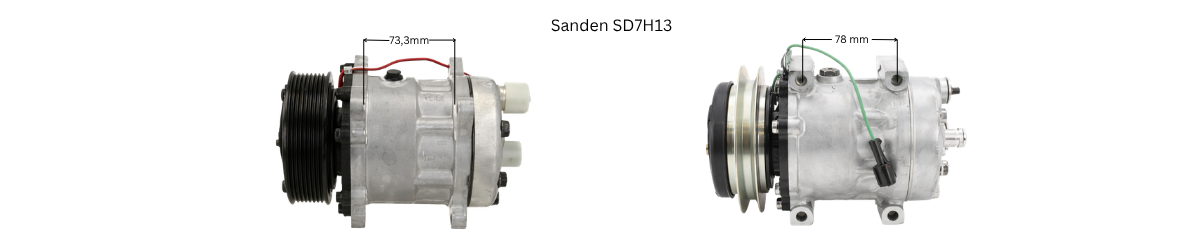

SD7H13 – bewährte Zwischenlösung mit 7 Kolben
Der Sanden SD7H13 Kompressor stellt eine leistungsstarke Alternative innerhalb der 7-Kolben-Baureihe dar und liegt leistungstechnisch zwischen kompakteren und größeren Varianten wie dem SD7H15.
Er wird häufig in:
Nutzfahrzeugen
Land- und Baumaschinen
sowie speziellen Anwendungen mit mittlerem bis hohem Kühlbedarf
Durch seine robuste Bauweise und die bewährte Taumelscheiben-Technologie bietet der SD7H13 eine zuverlässige Leistung im Dauerbetrieb und stellt eine praxisnahe Lösung dar, wenn der SD7H15 nicht zwingend erforderlich ist.

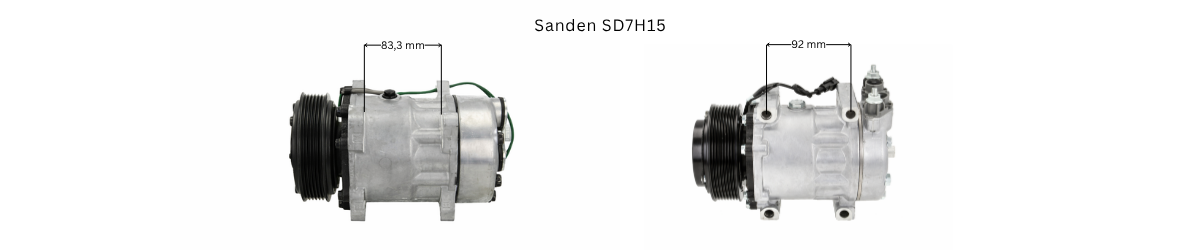

SD7H15 – der Industriestandard
Der Sanden SD7H15 Klimakompressor zählt zu den am häufigsten eingesetzten Klimakompressoren im Nutzfahrzeug- und Off-Highway-Bereich. Mit seinen sieben Kolben bietet er eine deutlich höhere Förderleistung und ist speziell für Anwendungen mit erhöhtem Kühlbedarf ausgelegt.
Typische Einsatzbereiche sind:
LKW
Landmaschinen
Baumaschinen
Kühlfahrzeuge und Spezialanwendungen
Durch seine leistungsstarke Bauweise und die bewährte Taumelscheiben-Technologie eignet sich der SD7H15 besonders für den Dauerbetrieb unter anspruchsvollen Bedingungen. Selbst bei hohen Umgebungstemperaturen und langen Laufzeiten liefert er eine konstant zuverlässige Kühlleistung.
Damit ist der SD7H15 die erste Wahl für Anwendungen, bei denen maximale Leistung, Robustheit und Betriebssicherheit im Vordergrund stehen.
Ältere Sanden Modelle (SD508, SD510 & PXE) und weitere Varianten
Neben den bekannten SD-Baureihen existieren auch ältere Sanden Klimakompressoren wie SD508, SD510 sowie frühe PXE-Modelle, die heute vor allem in Bestandsfahrzeugen eingesetzt werden. In der Praxis sind diese Varianten meist nur noch als generalüberholte Austauschkompressoren erhältlich und spielen insbesondere bei der Instandsetzung älterer Systeme eine Rolle.
Parallel dazu sind weiterhin verschiedene originale Sanden Klimakompressoren im Umlauf, die je nach Anwendung eingesetzt werden und unterschiedliche Baugrößen sowie Leistungsbereiche abdecken. Dazu zählen unter anderem Varianten wie 7VS16IC sowie kompaktere Bauformen wie PXC14, PXC16, PXE14 und PXE16. Ergänzt wird dieses Spektrum durch Modelle wie SD6C12, SD6V12, SD7C16 und SD7V16.
Varianten & Unterschiede im Detail
Sanden Kältemittelkompressoren aus der SD-Baureihe sind modular aufgebaut und in vielen Varianten erhältlich.
Einbaulage / Befestigung
Sanden Klimakompressoren sind je nach Anwendung auch in unterschiedlichen Einbaulagen bzw. Befestigungsvarianten erhältlich.
Dabei wird grundsätzlich zwischen:
horizontaler Befestigung
vertikaler Befestigung
unterschieden. Diese beschreibt die Position der Befestigungspunkte bzw. Halterungen am Kompressor und ist entscheidend für den Einbau im Fahrzeug. Je nach Konstruktion des Motors oder der Halterung kann nur eine bestimmte Variante verwendet werden.
Spannung
12V → PKW, leichte Nutzfahrzeuge, Landmaschinen
24V → LKW, Baumaschinen und Nutzfahrzeuge
Riemenscheiben
Riemenscheibendurchmesser
119 mm
125 mm
132 mm
135 mm
152 mm
Anzahl der Rillen
Einzelkeilriemen
Doppelkeilriemen
Flachriemen
4-Rillen
6-Rillen
7-Rillen
8-Rillen
10-Rillen
Zylinderdeckel / Anschlüsse
Die Anschlussarten eines Sanden Klimakompressors spielen eine entscheidende Rolle bei der Auswahl und lassen sich in mehreren Stufen unterscheiden.
Grundsätzlich wird zunächst zwischen O-Ring-Anschlüssen und Rotolock-Anschlüssen unterschieden. Bei O-Ring-Ausführungen sind die beiden Anschlüsse unterschiedlich groß dimensioniert, während Rotolock-Kompressoren über zwei gleich große, verschraubte Anschlüsse verfügen.
Darüber hinaus unterscheiden sich die Kompressoren in der Ausrichtung der Anschlüsse. Bei einer horizontalen Anordnung ragen die Anschlüsse nach hinten aus dem Kompressor und liegen nebeneinander. In der vertikalen Ausführung sind die Anschlüsse V-förmig nach oben ausgerichtet. Zusätzlich gibt es Varianten, bei denen die Anschlüsse zwar nach hinten herausgeführt sind, jedoch vertikal übereinander angeordnet sind.
Ein weiterer wichtiger Identifikationsfaktor ist der Zylinderdeckel-Code, der sich auf dem Zylinderdeckel des Kompressors befindet. Über diesen Buchstabencode lässt sich die genaue Anschlussvariante eindeutig bestimmen. Typische Codes für universell einsetzbare Kompressoren sind beispielsweise BC, C, CB, E, FL, JD, JDA, JE, K, KG, M, MB, MD oder SH.
Bei Kompressoren aus der Erstausrüstung (OE) sind ebenfalls entsprechende Kennzeichnungen auf dem Zylinderdeckel vorhanden, die eine eindeutige Zuordnung ermöglichen.
👉 Diese Varianten bestimmen, ob der Klimakompressor überhaupt passt
Ölfüllung bei Sanden Klimakompressoren
Ein entscheidender Punkt bei Sanden Kompressoren ist die korrekte Ölfüllung – sie hat direkten Einfluss auf Lebensdauer und Funktion des gesamten Klimasystems.
Grundsätzlich gilt:
Sanden Kompressoren werden bereits mit vollständiger Ölfüllung ausgeliefert.
Die genaue Ölsorte sowie die Füllmenge sind direkt auf dem Typenschild des Kompressors angegeben – unter den Bezeichnungen „Oil“ (Ölsorte) und „Oil AMT“ (Ölmenge).
Wichtig ist jedoch, dass sich das Öl nicht ausschließlich im Kompressor befindet. Während des Betriebs zirkuliert es im gesamten Klimasystem und verteilt sich auf Komponenten wie Verdampfer, Kondensator oder Leitungen.
➡️ Eine ausführliche Erklärung zur richtigen Ölmenge und Vorgehensweise findest du in einem separaten Beitrag:
Alle wichtigen Fragen im Überblick
Was ist ein Sanden Kompressor?
Ein Sanden Kompressor ist ein Klimakompressor zur Verdichtung von Kältemittel in Fahrzeugen. Er gehört zu den weltweit am häufigsten verbauten Verdichtern im Bereich PKW, LKW und Nutzfahrzeuge.
Was bedeutet SD7H15 bei Sanden?
Die Bezeichnung beschreibt die Bauform des Kompressors. „7“ steht für die Anzahl der Kolben, „H“ für die Bauart und „15“ für das ungefähre Fördervolumen. SD7H15 ist einer der meistverwendeten Kompressoren im Nutzfahrzeugbereich.
Sind Sanden Huayu Kompressoren gleichwertig?
Ja. Sanden Huayu Kompressoren sind technisch gleichwertig zu OEM-Kompressoren und speziell für den Ersatzteilmarkt entwickelt. Sie bieten eine hohe Qualität und breite Verfügbarkeit.
Muss man bei einem neuen Kompressor Öl nachfüllen?
Nicht unbedingt. Sanden Kompressoren werden bereits mit Öl befüllt ausgeliefert. Wichtig ist jedoch, die Gesamtölmenge im System zu prüfen und gegebenenfalls anzupassen.
Was passiert bei falscher Ölmenge?
Zu viel Öl kann die Kühlleistung reduzieren, während zu wenig Öl zu erhöhtem Verschleiß oder einem Defekt des Kompressors führen kann.
Welcher Sanden Kompressor ist der richtige?
Der passende Sanden Klimakompressor hängt immer von der jeweiligen Anwendung ab. Entscheidend sind dabei unter anderem der Kompressortyp (z. B. SD5H14 oder SD7H15), die Betriebsspannung, die Riemenscheiben-Ausführung sowie der Zylinderdeckel.
Wo kann ich einen Sanden Klimakompressor kaufen?
Wenn Sie einen Sanden Klimakompressor kaufen möchten, gibt es zwei bewährte Wege, um schnell das passende Modell zu finden.
Verfügen Sie über eine OE-Nummer, empfiehlt sich die Suche über unseren Fahrzeugteile-Finder. Geben Sie einfach die OE-Nummer oder Fahrzeugdaten ein und erhalten direkt die passenden Kompressoren für Ihr Fahrzeug.
Ohne OE-Nummer handelt es sich häufig um einen universellen Sanden Klimakompressor, wie er typischerweise in Nutzfahrzeugen, Landmaschinen oder Baumaschinen eingesetzt wird. In diesem Fall können Sie den passenden Kompressor gezielt über technische Filter auswählen – beispielsweise nach Kompressortyp (z. B. SD7H15), Spannung, Riemenscheibe oder Anschlussausführung.
👉 So stellen Sie sicher, dass der gewählte Kompressor technisch exakt zu Ihrer Anwendung passt und vermeiden Fehlkäufe.
Wie erkenne ich einen defekten Klimakompressor?
Ein defekter Sanden Klimakompressor macht sich meist durch mehrere typische Symptome bemerkbar. Häufig treten ungewöhnliche Geräusche wie Klackern, Schleifen oder Quietschen auf, die auf beschädigte Lager oder innere Bauteile hindeuten.
Ein weiteres klares Anzeichen ist eine nachlassende oder komplett fehlende Kühlleistung. In vielen Fällen baut der Kompressor keinen ausreichenden Druck mehr auf, wodurch das Klimasystem nicht mehr richtig arbeitet.
Auch eine nicht mehr schaltende Magnetkupplung kann auf einen Defekt hinweisen. Dreht sich die Riemenscheibe, ohne dass der Kompressor zugeschaltet wird, liegt häufig ein elektrisches oder mechanisches Problem vor.
👉 Wichtig:
Wird ein Defekt zu spät erkannt, können Metallspäne ins Klimasystem gelangen und weitere Komponenten beschädigen.
Fazit: Warum Sanden die beste Wahl ist
Sanden Kompressoren gehören nicht ohne Grund zu den weltweit meist verbauten Klimakompressoren:
✔️ Extrem robust
✔️ Hohe Kühlleistung
✔️ Ideal für Dauerbetrieb
✔️ Große Variantenvielfalt
✔️ Perfekt für Nutzfahrzeuge & Spezialanwendungen
👉 Egal ob Sanden Original oder Sanden Huayu – du erhältst eine zuverlässige und langlebige Lösung für dein Klimasystem – und gehört damit zu den zuverlässigsten Lösungen im Bereich Klimakompressoren.
Wenn Sie sich unsicher sind, welchen Sanden Klimakompressor Sie kaufen müssen, können Sie über unseren Filter oder die OE-Suche schnell den richtigen Verdichter finden. Unser Team unterstützt Sie gerne persönlich per E-Mail oder telefonisch bei der Auswahl des passenden Sanden Kompressors.
